Tutorial Menginstall OS MikroTik Pada Virtual Machine/Virtual Box
Dan Mengkonfigurasi Settingan IP
MikroTik RouterOS merupakan sistem operasi yang diperuntukkan sebagai network router.MikroTik RouterOS sendiri adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer biasa menjadi router yang handal,mencakup berbagai fitur yang dibuat untuk IP network dan jaringan wireless.
Disini saya akan membagikan tutorial memasang/menginstall MikroTik RouterOS pada Virtual Box.
Perangkat/software yang anda butuhkan untuk instalasi ini adalah :
1. Aplikasi Virtual Machine
2. File ISO MikroTik RouterOS versi 6.33
A.Instalasi MikroTik RouterOS di VirtualBox
Ikuti langkah-langkah berikut untuk instalasi :
Ikuti langkah-langkah berikut untuk instalasi :
1.Buka aplikasi Virtual Machine.(Jika belum terpasang di PC,pasang terlebih dahulu untuk melanjutkan penginstalan).Ini tampilan home di Virtual Machine Oracle VirtualBox,Klik tombol "Baru" di kiri atas.
2.Jika sudah,maka akan muncul window seperti ini,beri nama apa saja.Tipe nya pilih "Other",dan Versi nya pun pilih "Other/Unknown,karena mungkin,OS mikrotik ini bukan OS yang biasa nya dipakai umum,jadinya tidak ada di daftar sistem operasi di Virtual Machine.Jika sudah,klik "Lanjut".
3.Selanjutnya ke ukuran memori.Karena OS ini sangat kecil,tidak makan banyak memori,dan hanya OS berbasis teks,tidak ada User Interface seperti Windows,maka atur saja untuk RAM nya sebesar 256 MB.Jika sudah,klik "Lanjut".
4.Lanjut ke hard disk.Klik di kolom "Buat hard disk virtual sekarang"(kolom tengah).Jika sudah,Klik "Buat".
5.Lanjut ke tipe berkas hard disk.Klik di kolom "VDI (VirtualBox Disk Image)" (kolom paling atas).Jika sudah,klik "Lanjut".
6.Lanjut ke penyimpanan pada hard disk fisik.Klik di kolom "Dialokasikan secara dinamik".Pilihan ini akan lebih menghemat waktu,daripada memilih "Ukuran tetap".Karena jika memilih "Ukuran tetap" maka virtual machine akan melakukan penghitungan,mengatur penyimpanan,dan memakan waktu lebih lama,tergantung berapa besar hard disk yang dibuat di virtual machine.Berbeda dengan "Dialokasikan secara dinamik",virtual machine akan otomatis menyimpan data hasil secara berskala(tidak langsung semua data dalam sekali),jadi tidak ada penghitungan/mengatur seperti itu.Jika sudah,klik "Lanjut".
7.Lanjut ke lokasi dan ukuran berkas.Disini mengatur untuk berapa besar hard disk yang akan dibuat untuk Virtual Machine ini.OS MikroTik ini sangat kecil,dan tidak memakan banyak ruang.Jadi masukkan saja untuk ukuran hard disk sebesar 2 GB.Jika sudah,klik "Buat".
8.Dan Virtual Machine pun selesai dibuat.Mesin baru akan muncul di daftar mesin sebelah kiri.Klik kanan pada mesin yang baru dibuat,klik "Mulai",klik di "Awal Normal".Tunggu saat Virtual Machine sedang memproses,lalu nanti akan muncul window baru.
9.Dan saat sudah muncul window baru,klik di icon/tanda folder kuning di sebelah kanan.
10.Muncul window baru.Cari dimana file ISO MikroTik berada.Jika sudah ada,klik di file ISO tersebut,lalu klik "Open".
11.Lalu window kembali ke window pertama tadi,dengan sudah ada tulisan file ISO di kolom.Jika semuanya sudah selesai,klik "Mulai".
12.Setelah itu,Virtual Machine pun akan meloading ISO.Tunggu saja hingga muncul tampilan settingan seperti ini.Disini kita disuruh untuk memilih komponen/software mana saja yang akan kita install di OS MikroTik ini.Untuk penginstalan sekarang,kita pilih saja:
1.system
2,ppp
3.dhcp
4.advanced-tools
5.hotspot
6.routing
7.security
8.wireless
Jika semuanya sudah,tekan i di keyboard untuk mulai menginstall.
*spasi = memilih pilihan yang tersedia
i = mulai menginstall
q = membatalkan instalasi/reboot
13.Lalu muncul tulisan yang artinya "apakah kau ingin menyimpan konfigurasi lama(konfigurasi tadi)?".Untuk sekarang,simpan konfigurasi penginstalan tadi dengan cara menekan tombol y di keyboard.
14.Setelah itu muncul tulisan lagi yang artinya "semua data yang tersimpan di hard disk akan dihapus!".Untuk sekarang tidak apa apa,karena di hard disk MikroTik belum ada apa apa sama sekali,jadi tekan saja "y" untuk setuju,dan melanjutkan penginstalan.
15.Setelah itu,mulai pun OS MikroTik menginstal.Tunggu beberapa menit hingga penginstalan dinyatakan selesai.Jika sudah selesai,maka akan muncul perintah untuk me reboot sistem.Lakukan saja dengan cara menekan tombol enter di keyboard,dan OS pun reboot dengan sendirinya.
16.Setelah reboot selesai,jangan dulu melanjutkan,ada yang harus di konfigurasi dulu.Caranya,window MikroTik yang sedang berjalan minimize/close saja,pergi ke daftar Virtual Machine di VirtualBox.Di mesin MikroTik yang barusan selesai terinstal,klik kanan,lalu klik di "Pengaturan".
17.Window baru muncul.Di daftar pengaturan di sebelah kiri,klik di "Penyimpanan",lalu cari MikroTik iso.Klik di situ,lalu di window sebelah kanan,ada "Driver Optik",dan di sebelah kolom tersebut ada icon/tanda seperti cakram/kaset,klik di situ.
18.Setelah di klik,muncul window terbang yang menunjukkan daftar iso,pilih iso baru,dan keluarkan iso.Untuk penginstalan sekarang,pilih/klik di "Singkirkan Disk dari Drive Virtual".
19.Setelah di klik,icon cakram/kaset yang asalnya bertulisan mikrotik iso,sekarang menjadi kosong,dan tidak ada iso di kaset tersebut.Lalu jika sudah selesai,klik di "OK".
20.Setelah proses tadi selesai,mulai lagi mesin MikroTik untuk melanjutkan penginstalan.Saat selesai loading,maka kita akan masuk ke tampilan instalasi pertama lagi.Sekarang langkah selanjutnya yaitu dengan langsung me reboot sistem dengan cara menekan q pada keyboard,dan tidak usah mencentang/memilih komponen lagi,karena sudah terinstal.
21.Setelah q di tekan,muncul tulisan instalasi dibatalkan.Lalu langsung saja tekan enter untuk langsung me reboot sistem.
22.Tunggu OS sedang me reboot sistem,lalu setelah itu OS pun masuk ke login MikroTik.Itu tandanya penginstalan berhasil,dan telah masuk ke login OS.
Dan itulah tutorial untuk menginstall MikroTik RouterOS di Virtual Machine/VirtualBox.Selanjutnya akan dilanjutkan dengan konfigurasi interface dalam OS.
B.Konfigurasi System package,Interface,IP Address,dan IP Route dalam MikroTik RouterOS
Ikuti langkah-langkah berikut untuk mengkonfigurasi system package,interface,IP Address,dan IP Route dalam OS MikroTik :
1.Di posisi tampilan log in seperti ini,anda harus memasukkan user dan password untuk bisa mengakses OS MikroTik.Untuk "MikroTik Login" ketik "admin",dan untuk password langsung saja tekan enter,karena dalam penginstalan tidak mengatur/setting password.
2.Setelah itu,muncul beberapa tulisan,dan barisan huruf yang membentuk kata mikrotik.Di bawah ada perintah untuk menekan enter untuk mekanjutkan.Langsung saja tekan enter.
3. Setelah enter ditekan,muncul tulisan seperti di gambar ini (Tulisan seperti untuk memasukkan command/perintah seperti di CMD windows).Ketik "System package" di situ untuk membuka command,lalu tekan enter.
4.Lalu sekarang sudah masuk ke direktori system package MikroTik.Sekarang ketik "print" untuk menampilkan detail,apa saja yang ada di dalam system package ini,setelah itu tekan enter.
5.Lalu setelah itu muncul nama dan versi dari komponen/software yang kita pilih saat penginstalan pertama.Sekarang,semua komponen tersebut akan diaktifkan dengan command juga.Caranya dengan mengetik "enable (nomor urut komponen)",lalu tekan enter.Jika tidak muncul tulisan/perintah baru,itu berarti pengaktifan komponen berhasil.Selanjutnya lakukan hal yang sama terhadap semua komponen yang ada di tampilan tersebut.Jangan ada yang terlewat.
6.Setelah langkah tadi selesai,jangan langsung lanjut,ada settingan yang harus diubah sebelum bisa lanjut ke langkah selanjutnya.Pergi ke pengaturan mesin di VirtualBox.Lalu setelah muncul window pengaturan mesin,klik di "Jaringan" di sebelah kiri.Jika sudah,di tampilan kanan ada "adaptor" 1 hingga 4.Untuk tutorial ini,kita menggunakan 2 adaptor untuk konfigurasi IP di bagian selanjutnya.Di adaptor 1,centang di "fungsikan adaptor jaringan",lalu di "terpasang pada" atur ke "adaptor hanya host",dan untuk namanya atur ke "VirtualBox host-only ethernet adapter #2".Jika sudah,lanjut ke adaptor 2.
7.Di adaptor 2 pun sama langkahnya seperti di adaptor 1,tidak ada yang beda sama sekali.Jika semuanya sudah di atur,langsung lanjut,klik "OK".
8.Setelah selesai langkah yang sebelumnya,mulai lagi/buka lagi mesin virtual MikroTik nya,karena langkah sebelumnya itu mesin perlu dimatikan dahulu.Jika sudah masuk,dan berada di keberadaan biasa,ketik disitu "interface" (contoh di gambar).Jika direktori sekarang berada di "interface",itu berarti anda sudah masuk ke interface dengan sepenuhnya.Jika sudah masuk,langsung ketik disitu "print".Command print menghasilkan data yang dimiliki oleh interface ini.
9.Sekarang untuk mengubah nama interface nya.Yang asalnya "ether" menjadi nama yang lain.Berikut caranya.Di baris baru,ketik "set 0 name=(nama apa saja)".Ini untuk ether1,yang bernomor urut 0.Sama juga untuk ether2,bernomor urut 1,caranya seperti itu.
Disini,di gambar ini,saya mengubah ether1 menjadi "Lokal",dan yang ether2 namanya menjadi "Publik".Setelah selesai setting,langsung cek dengan mengetik print,lalu tekan enter.Hasilnya,yang asalnya ether1,namanya menjadi Lokal.
10.Setelah selesai mengkonfigurasikan interface,sekarang waktunya konfigurasi IP Address.
Cara masuk ke direktori/konfigurasi IP adalah dengan mengetik "ip address",lalu tekan enter.Dari situ kita sudah masuk direktori IP Address.Sekarang ketik print,lalu tekan enter.Hasilnya belum ada apa apa,karena belum ada network/apapun yang di beri/di konfigurasi IP nya.Sekarang waktunya memberi IP pada dua interface yang ada.
11.Sekarang,cara untuk menambahkan IP pada interface yang ada adalah :
Masih dalam direktori ip address,ketik "add interface=(nama interface) address=(ip) netmask=255.255.255.0"
Lakukan hal yang sama pada interface ke dua juga.
Disini,di gambar ini menunujukkan konfigurasi/edit saya.ip yang saya set adalah
untuk ether1 (add interface=Lokal address=192.168.2.254 netmask=255.255.255.0)
untuk ether2 (add interface=Publik address=172.16.1.1 netmask=255.255.255.0)
Jika semuanya sudah selesai diberi IP,langsung cek dengan command print.Dan hasilnya pun beda,tertera alamat IP dengan nama interface nya.
12.Sekarang lanjut lagi ke tahap/bagian terakhir,yaitu route IP/menambahkan "gateway" pada network.Kita harus masuk dulu ke direktori "ip route" untuk bisa meng edit/menambahkan sesuatu di situ.Cara untuk kembali ke home/keluar dari direktori adalah dengan mengetikan tanda "/" (garis miring).Jika sudah,maka kita akan keluar dari direktori tertentu/kembali langsung ke home.Dan disini,ketik "ip route".Jika sudah,kita langsung masuk ke direktori ip route.Dan disini,cek dulu dengan mengetik "print".Disini belum ada gateway yang di set,dan sekarang caranya menambahkan gateway.

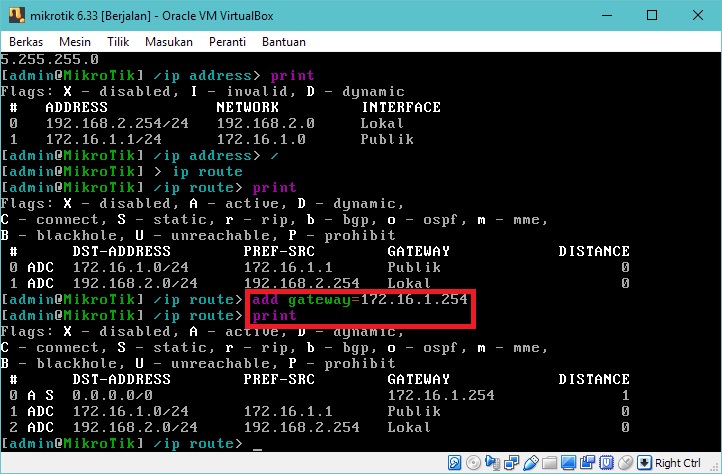

13.Sekarang ini,adalah command untuk menambahkan gateway pada network.Tulis command ini saat masih di dalam direktori "ip route".Command nya adalah "add gateway=(gateway)".Dan settingan/gateway yang saya atur berdasarkan gambar ini adalah "add gateway=172.16.1.254".
Jika sudah selesai di tambahkan,langsung cek print,dan ada interface,alamat,dan gateway baru disana sesuai settingan tadi.Dan begitulah,sudah selesai pengkonfigurasian dari awal system package,interface,ip address,lalu yang terakhir ip route.
Dan seperti itulah,selesai sudah.Penginstalan MikroTik dari awal hingga beberapa pengkonfigurasian semuanya telah selesai.Sekian tutorial dari saya ini,semoga dapat bermanfaat,dan jika masih ada kesalahan mohon di maklumi,dan di beri kritik/saran,karena saya juga masih belajar disini.Terima kasih telah mengunjungi blog saya,dan melihat lihat postingan blog saya... =)
8.Dan Virtual Machine pun selesai dibuat.Mesin baru akan muncul di daftar mesin sebelah kiri.Klik kanan pada mesin yang baru dibuat,klik "Mulai",klik di "Awal Normal".Tunggu saat Virtual Machine sedang memproses,lalu nanti akan muncul window baru.
9.Dan saat sudah muncul window baru,klik di icon/tanda folder kuning di sebelah kanan.
10.Muncul window baru.Cari dimana file ISO MikroTik berada.Jika sudah ada,klik di file ISO tersebut,lalu klik "Open".
11.Lalu window kembali ke window pertama tadi,dengan sudah ada tulisan file ISO di kolom.Jika semuanya sudah selesai,klik "Mulai".
12.Setelah itu,Virtual Machine pun akan meloading ISO.Tunggu saja hingga muncul tampilan settingan seperti ini.Disini kita disuruh untuk memilih komponen/software mana saja yang akan kita install di OS MikroTik ini.Untuk penginstalan sekarang,kita pilih saja:
1.system
2,ppp
3.dhcp
4.advanced-tools
5.hotspot
6.routing
7.security
8.wireless
Jika semuanya sudah,tekan i di keyboard untuk mulai menginstall.
*spasi = memilih pilihan yang tersedia
i = mulai menginstall
q = membatalkan instalasi/reboot
13.Lalu muncul tulisan yang artinya "apakah kau ingin menyimpan konfigurasi lama(konfigurasi tadi)?".Untuk sekarang,simpan konfigurasi penginstalan tadi dengan cara menekan tombol y di keyboard.
14.Setelah itu muncul tulisan lagi yang artinya "semua data yang tersimpan di hard disk akan dihapus!".Untuk sekarang tidak apa apa,karena di hard disk MikroTik belum ada apa apa sama sekali,jadi tekan saja "y" untuk setuju,dan melanjutkan penginstalan.
15.Setelah itu,mulai pun OS MikroTik menginstal.Tunggu beberapa menit hingga penginstalan dinyatakan selesai.Jika sudah selesai,maka akan muncul perintah untuk me reboot sistem.Lakukan saja dengan cara menekan tombol enter di keyboard,dan OS pun reboot dengan sendirinya.
16.Setelah reboot selesai,jangan dulu melanjutkan,ada yang harus di konfigurasi dulu.Caranya,window MikroTik yang sedang berjalan minimize/close saja,pergi ke daftar Virtual Machine di VirtualBox.Di mesin MikroTik yang barusan selesai terinstal,klik kanan,lalu klik di "Pengaturan".
17.Window baru muncul.Di daftar pengaturan di sebelah kiri,klik di "Penyimpanan",lalu cari MikroTik iso.Klik di situ,lalu di window sebelah kanan,ada "Driver Optik",dan di sebelah kolom tersebut ada icon/tanda seperti cakram/kaset,klik di situ.
18.Setelah di klik,muncul window terbang yang menunjukkan daftar iso,pilih iso baru,dan keluarkan iso.Untuk penginstalan sekarang,pilih/klik di "Singkirkan Disk dari Drive Virtual".
19.Setelah di klik,icon cakram/kaset yang asalnya bertulisan mikrotik iso,sekarang menjadi kosong,dan tidak ada iso di kaset tersebut.Lalu jika sudah selesai,klik di "OK".
20.Setelah proses tadi selesai,mulai lagi mesin MikroTik untuk melanjutkan penginstalan.Saat selesai loading,maka kita akan masuk ke tampilan instalasi pertama lagi.Sekarang langkah selanjutnya yaitu dengan langsung me reboot sistem dengan cara menekan q pada keyboard,dan tidak usah mencentang/memilih komponen lagi,karena sudah terinstal.
21.Setelah q di tekan,muncul tulisan instalasi dibatalkan.Lalu langsung saja tekan enter untuk langsung me reboot sistem.
22.Tunggu OS sedang me reboot sistem,lalu setelah itu OS pun masuk ke login MikroTik.Itu tandanya penginstalan berhasil,dan telah masuk ke login OS.
B.Konfigurasi System package,Interface,IP Address,dan IP Route dalam MikroTik RouterOS
Ikuti langkah-langkah berikut untuk mengkonfigurasi system package,interface,IP Address,dan IP Route dalam OS MikroTik :
1.Di posisi tampilan log in seperti ini,anda harus memasukkan user dan password untuk bisa mengakses OS MikroTik.Untuk "MikroTik Login" ketik "admin",dan untuk password langsung saja tekan enter,karena dalam penginstalan tidak mengatur/setting password.
2.Setelah itu,muncul beberapa tulisan,dan barisan huruf yang membentuk kata mikrotik.Di bawah ada perintah untuk menekan enter untuk mekanjutkan.Langsung saja tekan enter.
3. Setelah enter ditekan,muncul tulisan seperti di gambar ini (Tulisan seperti untuk memasukkan command/perintah seperti di CMD windows).Ketik "System package" di situ untuk membuka command,lalu tekan enter.
4.Lalu sekarang sudah masuk ke direktori system package MikroTik.Sekarang ketik "print" untuk menampilkan detail,apa saja yang ada di dalam system package ini,setelah itu tekan enter.
5.Lalu setelah itu muncul nama dan versi dari komponen/software yang kita pilih saat penginstalan pertama.Sekarang,semua komponen tersebut akan diaktifkan dengan command juga.Caranya dengan mengetik "enable (nomor urut komponen)",lalu tekan enter.Jika tidak muncul tulisan/perintah baru,itu berarti pengaktifan komponen berhasil.Selanjutnya lakukan hal yang sama terhadap semua komponen yang ada di tampilan tersebut.Jangan ada yang terlewat.
6.Setelah langkah tadi selesai,jangan langsung lanjut,ada settingan yang harus diubah sebelum bisa lanjut ke langkah selanjutnya.Pergi ke pengaturan mesin di VirtualBox.Lalu setelah muncul window pengaturan mesin,klik di "Jaringan" di sebelah kiri.Jika sudah,di tampilan kanan ada "adaptor" 1 hingga 4.Untuk tutorial ini,kita menggunakan 2 adaptor untuk konfigurasi IP di bagian selanjutnya.Di adaptor 1,centang di "fungsikan adaptor jaringan",lalu di "terpasang pada" atur ke "adaptor hanya host",dan untuk namanya atur ke "VirtualBox host-only ethernet adapter #2".Jika sudah,lanjut ke adaptor 2.
7.Di adaptor 2 pun sama langkahnya seperti di adaptor 1,tidak ada yang beda sama sekali.Jika semuanya sudah di atur,langsung lanjut,klik "OK".
8.Setelah selesai langkah yang sebelumnya,mulai lagi/buka lagi mesin virtual MikroTik nya,karena langkah sebelumnya itu mesin perlu dimatikan dahulu.Jika sudah masuk,dan berada di keberadaan biasa,ketik disitu "interface" (contoh di gambar).Jika direktori sekarang berada di "interface",itu berarti anda sudah masuk ke interface dengan sepenuhnya.Jika sudah masuk,langsung ketik disitu "print".Command print menghasilkan data yang dimiliki oleh interface ini.
9.Sekarang untuk mengubah nama interface nya.Yang asalnya "ether" menjadi nama yang lain.Berikut caranya.Di baris baru,ketik "set 0 name=(nama apa saja)".Ini untuk ether1,yang bernomor urut 0.Sama juga untuk ether2,bernomor urut 1,caranya seperti itu.
Disini,di gambar ini,saya mengubah ether1 menjadi "Lokal",dan yang ether2 namanya menjadi "Publik".Setelah selesai setting,langsung cek dengan mengetik print,lalu tekan enter.Hasilnya,yang asalnya ether1,namanya menjadi Lokal.
10.Setelah selesai mengkonfigurasikan interface,sekarang waktunya konfigurasi IP Address.
Cara masuk ke direktori/konfigurasi IP adalah dengan mengetik "ip address",lalu tekan enter.Dari situ kita sudah masuk direktori IP Address.Sekarang ketik print,lalu tekan enter.Hasilnya belum ada apa apa,karena belum ada network/apapun yang di beri/di konfigurasi IP nya.Sekarang waktunya memberi IP pada dua interface yang ada.
11.Sekarang,cara untuk menambahkan IP pada interface yang ada adalah :
Masih dalam direktori ip address,ketik "add interface=(nama interface) address=(ip) netmask=255.255.255.0"
Lakukan hal yang sama pada interface ke dua juga.
Disini,di gambar ini menunujukkan konfigurasi/edit saya.ip yang saya set adalah
untuk ether1 (add interface=Lokal address=192.168.2.254 netmask=255.255.255.0)
untuk ether2 (add interface=Publik address=172.16.1.1 netmask=255.255.255.0)
Jika semuanya sudah selesai diberi IP,langsung cek dengan command print.Dan hasilnya pun beda,tertera alamat IP dengan nama interface nya.
12.Sekarang lanjut lagi ke tahap/bagian terakhir,yaitu route IP/menambahkan "gateway" pada network.Kita harus masuk dulu ke direktori "ip route" untuk bisa meng edit/menambahkan sesuatu di situ.Cara untuk kembali ke home/keluar dari direktori adalah dengan mengetikan tanda "/" (garis miring).Jika sudah,maka kita akan keluar dari direktori tertentu/kembali langsung ke home.Dan disini,ketik "ip route".Jika sudah,kita langsung masuk ke direktori ip route.Dan disini,cek dulu dengan mengetik "print".Disini belum ada gateway yang di set,dan sekarang caranya menambahkan gateway.
13.Sekarang ini,adalah command untuk menambahkan gateway pada network.Tulis command ini saat masih di dalam direktori "ip route".Command nya adalah "add gateway=(gateway)".Dan settingan/gateway yang saya atur berdasarkan gambar ini adalah "add gateway=172.16.1.254".
Jika sudah selesai di tambahkan,langsung cek print,dan ada interface,alamat,dan gateway baru disana sesuai settingan tadi.Dan begitulah,sudah selesai pengkonfigurasian dari awal system package,interface,ip address,lalu yang terakhir ip route.
Dan seperti itulah,selesai sudah.Penginstalan MikroTik dari awal hingga beberapa pengkonfigurasian semuanya telah selesai.Sekian tutorial dari saya ini,semoga dapat bermanfaat,dan jika masih ada kesalahan mohon di maklumi,dan di beri kritik/saran,karena saya juga masih belajar disini.Terima kasih telah mengunjungi blog saya,dan melihat lihat postingan blog saya... =)
